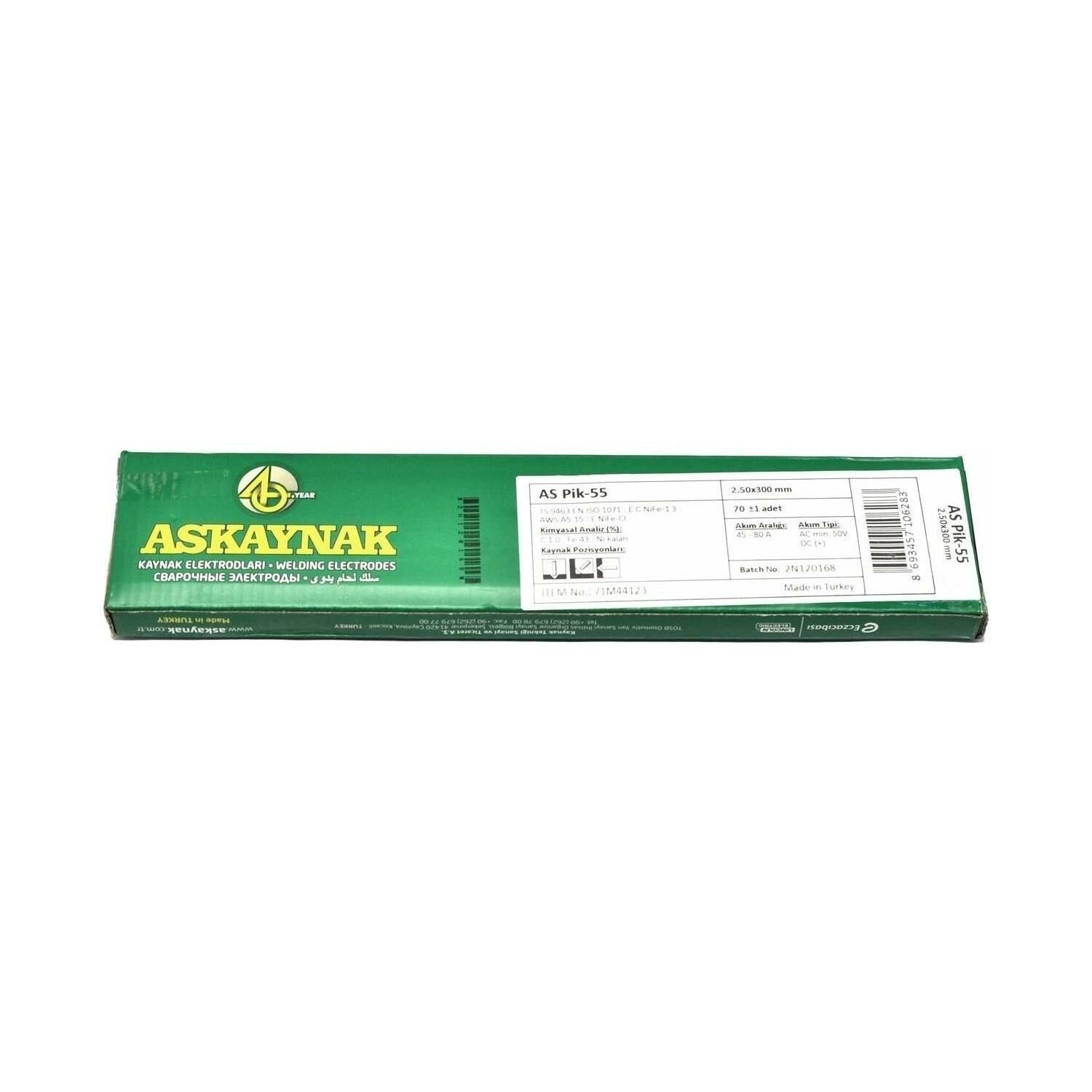

Askaynak Döküm Elektrodu 3.25x300 mm AS Pik-55
Klasifikasyonu ve Kaynak Metalinin Kimyasal Analizi (Tipik)
| TS EN ISO 1071 | : | E C NiFe-1 3 |
| AWS A5.15 | : | E NiFe-CI |
| DIN 8573 | : | E NiFe1-BG 33 |
| C | Fe | Ni | |
|
1,00 |
43 |
kalan |
|
Kaynak Metalinin Mekanik Özellikleri (Tipik)
| Akma Dayanımı | : | 320 - 360 | (N/mm²) | ||
|---|---|---|---|---|---|
| Çekme Dayanımı | : | 430 - 470 | (N/mm²) | ||
| Uzama (L=5d) | : | 10 | (%) | ||
| Sertlik | : | 160 - 200 | (HB) |
Onay Belgeleri ve Sertifikalar
Ürün Onayları
|
GOST |
SEPRO |
TSE |
Kullanım Alanları ve Kaynak Edilen Malzemeler
Kır dökme demir başta olmak üzere küresel grafitli (sfero) dökme demirin ve temper dökme demirin birleştirme ve dolgu amaçlı kaynak işlemlerinde kullanılır. Dökme demirlerin paslanmaz çelik ve çelik gibi metallerle birleştirilmesi işlemleri için idealdir. Diğer yandan işleme ya da döküm hatalarından kaynaklanan boşluk ve gözeneklerin giderilmesinde de kullanılmaktadır. Dinamik ve şiddetli zorlamaların etkisinde kalan büyük makinaların gövde ve ayak bölgelerindeki kaynak işlemleri en önemli kullanım alanlarıdır.
Dökme demirin soğuk kaynağında iş parçasının fazla ısınmasını (buna bağlı olarak hızlı soğumasını) önlemek amacıyla mümkün olan en küçük çaplı elektrodlar seçilmeli ve düşük amper değerlerinde çalışılmalıdır. Kalın parçaların kaynağında ise mümkünse 150-200°C öntav uygulanması ve parçanın yavaş soğutulması önerilir.
| Siyah Temper Dökme Demirler: |
| GTS 35-10 (0.8135), GTS 45-06 (0.8145), GTS 55-04 (0.8155), GTS 65-02 (0.8165), GTS 70-02 (0.8170) |
| Küresel Grafitli (Sfero) Dökme Demirler: |
| GGG 40 (0.7040), GGG 50 (0.7050), GGG 60 (0.7060), GGG 70 (0.7070), GGG 80 (0.7080) |
Kaynak Parametreleri ve Ambalaj Bilgileri
Akım Tipi ve Kutuplama : AC min. 50V / DC (+)
| Çap (mm) |
Boy (mm) |
Kaynak Akımı (Amper) |
Elektrod Ağırlığı (gr/100 adet) |
Kutudaki Elektrod Miktarı (adet) |
Kutu Ağırlığı (kg) |
|---|---|---|---|---|---|
| 2.50 | 300 | 45 - 80 | 1670 | 70 | 1,2 |
| 3.25 | 300 | 60 - 120 | 2730 | 40 | 1,1 |
| 4.00 | 350 | 90 - 140 | 4750 | 50 | 2,4 |
